Bezpieczna i trwała instalacja elektryczna wymaga poprawnego zakończenia przewodów. Jednym z najważniejszych elementów poprawiających jakość styków są końcówki tulejkowe, które chronią system przed awariami i groźnymi pożarami. Choć wydają się drobiazgiem, ich wpływ na stabilność połączeń w rozdzielnicach czy puszkach jest ogromny.
Wielu majsterkowiczów wciąż ma wątpliwości, jak prawidłowo dobrać i zamontować te komponenty. Poniższy tekst wyjaśnia, dlaczego profesjonaliści uznają je za standard i jak uniknąć błędów podczas ich instalacji.

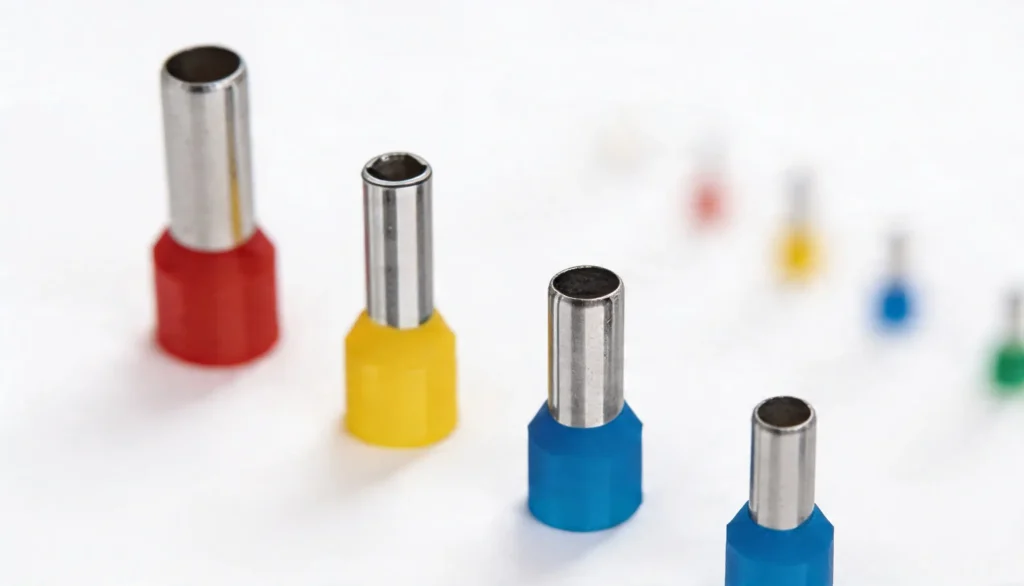

Budowa i przeznaczenie końcówek tulejkowych
Końcówki tulejkowe służą do trwałego zabezpieczania końców przewodów wielodrutowych. Ich głównym zadaniem jest scalenie pojedynczych, cienkich miedzianych nitek, które w przewodach typu linka łatwo się rozwarstwiają. Dzięki temu montaż w zaciskach staje się pewny, a same przewody nie ulegają uszkodzeniu podczas dokręcania śrub.
Standardowa końcówka składa się z dwóch części. Najważniejsza jest rurka z miedzi cynowanej, która świetnie przewodzi prąd i wykazuje odporność na rdzewienie. Uzupełnia ją plastikowy kołnierz izolacyjny, zabezpieczający miejsce wejścia przewodu i pozwalający szybko rozpoznać przekrój tulejki dzięki ujednoliconym kolorom.
Większość dostępnych produktów wykonuje się z miedzi cynowanej z uwagi na jej trwałość. Cyna skutecznie blokuje utlenianie metalu, zapewniając pewny styk przez wiele lat eksploatacji instalacji. Wersje bez warstwy cyny są rzadsze i trafiają głównie do miejsc wymagających bezpośredniego połączenia miedź-miedź bez dodatkowych barier.
Porównanie przewodu z tulejką i bez niej pokazuje wyraźne różnice:
- Goły przewód w zacisku miażdży się, a jego nitki rozchodzą na boki, osłabiając styk,
- Końcówka tulejkowa zbija wszystkie żyły w jedną, sztywną całość, odporną na odkształcenia,
- Powierzchnia kontaktu tulejki z zaciskiem jest gładka i równomierna na całym obwodzie.
Polskie i europejskie normy, takie jak DIN 46228 czy PN-EN 60947, ściśle definiują wymiary i jakość wykonania tych elementów. Dzięki tej standaryzacji produkty różnych marek zachowują te same parametry, pozwalając na ich bezpieczne stosowanie zamienne w szafach sterowniczych czy domowych rozdzielniach.
Dlaczego końcówki tulejkowe zwiększają bezpieczeństwo?
Przewody typu linka składają się z wiązki cienkich drucików miedzianych. Przy wkładaniu takiego gołego przewodu do zacisku śrubowego pojedyncze nitki często się wyginają i odskakują na boki, utrudniając poprawny montaż.
Nawet jedna wystająca nitka miedzi może stać się przyczyną zwarcia. Jeśli taki drucik dotknie sąsiedniego zacisku lub obudowy, dojdzie do przebicia i awarii. Skutki bywają kosztowne – od spalenia podłączonych urządzeń i wybicia bezpieczników, po niebezpieczne iskrzenie i zapłon instalacji.
Użycie końcówki tulejkowej całkowicie rozwiązuje ten problem. Wszystkie miedziane nitki zostają zamknięte w rurce, która nie pozwala im się rozpleść podczas dokręcania. Dzięki temu połączenie pozostaje stabilne, a niska oporność na styku zapobiega groźnemu nagrzewaniu się elementów.
Zbyt duży opór w miejscu styku powoduje:
- gwałtowny wzrost temperatury podczas pracy instalacji,
- niszczenie izolacji pod wpływem ciepła,
- postępujące utlenianie miedzi, pogarszające dodatkowo jakość styku,
- stopienie zacisku oraz sąsiednich komponentów w rozdzielnicy.
To proces, który sam się napędza: słabe połączenie grzeje się, niszcząc metal i pogarszając przewodzenie. W efekcie temperatura może wzrosnąć do poziomu, przy którym plastikowa izolacja czy obudowy zaczynają płonąć.
Analizy przyczyn pożarów często wskazują właśnie na poluzowane lub źle wykonane styki. Montaż końcówek tulejkowych to najprostszy i najtańszy sposób, by zabezpieczyć dom przed takimi wypadkami. Cena samej tulejki jest znikoma w zestawieniu z kosztami ewentualnej naprawy spalonej instalacji.
W wielu krajach Europy przepisy wprost nakazują używanie tulejek w konkretnych instalacjach. W Polsce, nawet jeśli w danej sytuacji nie ma twardego wymogu, fachowcy zawsze z nich korzystają, by zagwarantować bezpieczeństwo domownikom.
Praktyczne korzyści z używania tulejek
Oprócz ochrony przed pożarem, tulejki poprawiają parametry techniczne instalacji. Prąd przepływa przez całą metalową powierzchnię końcówki, zapobiegając powstawaniu punktowych przegrzań. Stabilniejszy styk oznacza mniejsze straty energii i mniejsze ryzyko spadków napięcia na zaciskach.
Dzięki tulejce siła docisku śruby rozkłada się równo, chroniąc miedziane nitki przed zgnieceniem. Przy montażu gołej linki śruba często przecina zewnętrzne nitki miedzi, zmniejszając realnie przekrój przewodu. Twarda tulejka przyjmuje ten nacisk na siebie, pozwalając wszystkim drucikom wewnątrz pozostać nienaruszonymi.
Warstwa cyny na tulejkach pełni też rolę tarczy przed korozją. Goła miedź szybko czernieje w kontakcie z wilgotnym powietrzem, tworząc nalot słabo przewodzący prąd. Cynowana końcówka nie utlenia się, więc styk pozostaje sprawny nawet po wielu latach.
Praca z tulejkami jest łatwiejsza, ponieważ:
- sztywny koniec przewodu bez oporu wchodzi w gniazda bezpieczników czy złączek,
- nie trzeba pilnować, czy wszystkie druciki trafiły do środka zacisku,
- można wielokrotnie odpinać i wpinać przewód bez ryzyka jego postrzępienia,
- wizualna ocena jakości połączenia jest prosta i pozwala sprawdzić, czy praca została wykonana starannie.
Porządek w rozdzielnicy to nie tylko estetyka, ale i ułatwienie przy ewentualnych naprawach. Starannie zarobione końcówki tulejkowe ułatwiają odczytanie opisów na przewodach i szybkie znalezienie konkretnego obwodu. Gdy instalacja wygląda profesjonalnie, o wiele łatwiej jest ją serwisować lub rozbudowywać w przyszłości.
W przemyśle, gdzie maszyny generują wibracje, a temperatura ciągle się zmienia, tulejki są niezbędne. Gołe przewody pod wpływem drgań szybko się poluzowują, wywołując przerwy w dostawie prądu. Końcówki tulejkowe trzymają się pewnie mimo trudnych warunków, ograniczając przestoje i koszty serwisu.
Gdzie najczęściej przydają się końcówki tulejkowe?
Tulejek warto używać wszędzie tam, gdzie przewody typu linka trafiają do zacisków. Domowe rozdzielnice to najlepszy przykład – przy dużej liczbie bezpieczników i ograniczonej przestrzeni gwarantują one porządek i pewne połączenie wszystkich obwodów.
Większość złączek szynowych i listew montażowych jest konstruowana pod wymiar standardowych tulejek. Producenci bezpieczników, styczników czy przekaźników często zaznaczają w instrukcjach, że prawidłowy montaż przewodów wielodrutowych wymaga użycia właśnie tych elementów.
W fotowoltaice jakość styków jest decydująca dla bezpieczeństwa całej elektrowni. Płyną tam wysokie prądy stałe, a instalacja musi pracować na zewnątrz przez kilkadziesiąt lat. Każdy słaby punkt zwiększa ryzyko powstania łuku elektrycznego, dlatego końcówki tulejkowe są tu standardem.
Typowe zastosowania produktów:
- Skrzynki bezpiecznikowe w domach i firmach,
- Szafy sterujące w fabrykach,
- Podłączenia silników i pomp,
- Montaż nowoczesnego oświetlenia LED,
- Systemy alarmowe i monitoring,
- Serwerownie i zasilacze awaryjne UPS.
Choć polskie prawo nie zawsze narzuca użycie tulejek w domach, warto z nich korzystać dla własnego spokoju. Dobry elektryk traktuje je jako obowiązkowe wyposażenie, wiedząc, że tak wykonana instalacja przetrwa bez awarii znacznie dłużej.
W elektronice i systemach „inteligentnego domu” zaciski bywają bardzo małe. Wciśnięcie tam cienkiej linki bez tulejki jest niemal niemożliwe – druciki plączą się i odłamują. Zastosowanie cienkiej końcówki pozwala na precyzyjny montaż, eliminując obawy o zwarcie na miniaturowych stykach sterowników.
Dobór właściwego rozmiaru końcówki
Tulejka musi być dopasowana do grubości przewodu. Najważniejszym parametrem jest przekrój miedzi podawany w milimetrach kwadratowych (mm²). Jeśli używasz przewodu 2,5 mm², musisz wybrać końcówkę tulejkową o takim samym oznaczeniu – tylko wtedy zaciśnie się ona prawidłowo.
Dostępne standardy przekrojów:
0,5 mm² | 0,75 mm² | 1,0 mm² | 1,5 mm² | 2,5 mm² | 4 mm² | 6 mm² | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm²
Identyfikację ułatwiają kolory kołnierzyków. Najpopularniejszy standard przypisuje biały do 0,5 mm², niebieski do 0,75 mm², czerwony do 1,0 mm², czarny do 1,5 mm², szary do 2,5 mm² i pomarańczowy do 4 mm². Pozwala to łatwo sięgnąć po właściwy element bez wertowania pudełka.
Przy wyborze zwróć też uwagę na długość metalowej rurki. Zbyt krótka końcówka może wypaść z zacisku, a zbyt długa będzie wystawać, grożąc przypadkowym dotknięciem innego elementu pod napięciem. Warto sprawdzić w instrukcji bezpiecznika, jaka długość tulejki jest zalecana.
Rodzaj styków również ma znaczenie. Popularne złączki sprężynowe typu „push-in” działają najlepiej ze sztywnymi, dobrze zaciśniętymi tulejkami o konkretnej długości. Zaciski śrubowe wybaczają więcej, ale i tu warto trzymać się standardowych wymiarów dla pełnej stabilności.
Jeśli musisz wpiąć dwa przewody do jednego gniazda, użyj tulejek typu „twin”. Mają one szerszy kołnierz mieszczący dwie izolacje. Próba wciśnięcia dwóch przewodów do zwykłej, pojedynczej tulejki kończy się prawie zawsze poluzowaniem styku.
Dlaczego precyzyjny dobór jest ważny:
- Za duża tulejka nie ściśnie drutów, wywołując luz i nagrzewanie się przewodu,
- Do zbyt małej tulejki nie zmieścisz wszystkich drucików, osłabiając połączenie,
- Za krótka końcówka może łatwo wysunąć się z zacisku pod wpływem wibracji,
- Za długa tulejka utrudnia estetyczny montaż i wystaje poza osłony izolacyjne.
Jeśli nie masz pewności co do grubości przewodu, sprawdź napisy na jego izolacji. W ostateczności możesz użyć suwmiarki, pamiętając, że mierzysz samą wiązkę miedzi, a nie przewód z plastikiem. Suma przekrojów wszystkich nitek musi zgadzać się z rozmiarem wybranej końcówki.
Najpopularniejsze rodzaje końcówek
W sklepach znajdziesz dwa główne typy produktów: izolowane i nieizolowane. Te z plastikowym kołnierzykiem są używane najczęściej, ponieważ plastik dodatkowo chroni miejsce wyjścia przewodu z tulejki. Kolor plastiku od razu informuje, z jakim przekrojem masz do czynienia.
Wersje nieizolowane to same metalowe rurki. Wybiera się je tam, gdzie jest ekstremalnie mało miejsca lub panuje bardzo wysoka temperatura, mogąca stopić plastikowy kołnierz. Są też odporniejsze na niektóre chemikalia stosowane w przemyśle.
Standardowe, pojedyncze końcówki tulejkowe to baza każdej skrzynki narzędziowej. Rozpiętość rozmiarów jest ogromna – od bardzo cienkich (0,25 mm²) używanych w elektronice, po potężne modele (powyżej 150 mm²) montowane na głównych kablach zasilających.
Tulejki typu „twin” (podwójne) sprawdzają się przy:
- mostkowaniu urządzeń w szafach rozdzielczych,
- łączeniu dwóch obwodów w jednym punkcie (np. 2×1,5 mm² czy 2×2,5 mm²),
- montażu oświetlenia i sterowania, wymagającym przesyłania sygnału do kolejnej lampy.
Istnieją też wersje z dłuższym kołnierzem, zapewniające lepsze trzymanie kabla. Jest to ważne w miejscach, gdzie przewody są często poruszane lub narażone na drgania. Taki model trudniej wyrwać podczas eksploatacji urządzenia.
Przy grubych kablach (powyżej 25 mm²) stosuje się końcówki o grubszych ściankach. Wytrzymują one ogromną siłę docisku pras hydraulicznych i gwarantują, że styk nie odkształci się pod ciężarem samego kabla.
Warto wybierać produkty sprawdzonych marek. Renomowani producenci pilnują, by każda tulejka miała dokładnie taki sam wymiar i grubość cyny. Tanie zamienniki bywają wykonane z gorszych stopów, wywołując ich pękanie podczas zaciskania lub szybkie śniedzenie miedzi.
Prawidłowy montaż krok po kroku
Podstawą jest profesjonalna zaciskarka. Zapomnij o używaniu kombinerek czy obcęgów – one jedynie zgniatają metal, zamiast nadać mu odpowiedni kształt. Tylko dedykowana praska gwarantuje, że tulejka równomiernie zaciśnie się na wszystkich drucikach i będzie pewnie siedzieć w zacisku.
Zacznij od zdjęcia izolacji z kabla. Odmierz tyle plastiku, ile wynosi długość metalowej części tulejki. Jeśli zdejmiesz go za mało, styk będzie osłabiony. Jeśli za dużo – miedź będzie wystawać poza kołnierz, wyglądając nieestetycznie i zwiększając ryzyko przebić.
Najlepiej odizolować przewód tak, by miedź wypełniała całą tulejkę, ale nie wystawała z jej czubka.
Instrukcja montażu:
- Zdejmij izolację z końcówki przewodu,
- Lekko skręć palcami miedziane nitki, by nie odstawały,
- Wsuń tulejkę na miedź, aż poczujesz opór na izolacji,
- Włóż końcówkę do gniazda zaciskarki o odpowiednim rozmiarze,
- Mocno dociśnij narzędzie do samego końca,
- Sprawdź, czy metalowa część jest równo odciśnięta,
- Pociągnij lekko za tulejkę, by upewnić się, że nie spadnie.
Jeśli planujesz dużo pracy, wybierz zaciskarkę automatyczną. Sama dopasowuje się ona do grubości tulejki, zapobiegając pomyłkom. Modele ręczne mają osobne otwory na każdy rozmiar – tutaj musisz pilnować, by zawsze wkładać przewód do właściwego gniazda.
Najczęstsze błędy montażowe:
- zbyt lekki docisk, wywołujący wypadanie przewodu z końcówki,
- zmiażdżenie miedzi zbyt dużą siłą, osłabiające przewód,
- pozostawienie gołej miedzi wystającej poza plastikowy kołnierzyk,
- próby zaciskania kombinerkami, nie dając stabilnego styku,
- zaciśnięcie metalu na gumowej izolacji kabla zamiast na drucikach.
Po każdym zaciśnięciu obejrzyj efekt swojej pracy. Metalowa rurka powinna być karbowana na całej długości, a izolacja kabla musi stykać się z kołnierzykiem tulejki. Krótki test polegający na mocniejszym pociągnięciu za końcówkę da Ci pewność, że nic nie rozłączy się wewnątrz szafy bezpiecznikowej.
Pytania i wątpliwości użytkowników
Stosowanie tulejek budzi wiele pytań, zwłaszcza u osób chcących przyspieszyć pracę lub zaoszczędzić na narzędziach. Rozwianie tych wątpliwości jest ważne, bo błędy w instalacji elektrycznej mogą być kosztowne.
Czy zaciskarka jest naprawdę niezbędna?
Tak, użycie profesjonalnego narzędzia to jedyny sposób na poprawne połączenie. Zaciskarki formują metal w kształt trapezu lub sześciokąta, ściskając miedź z każdej strony. Kombinerki tylko spłaszczają rurkę, nie dając pewnego styku i prowadząc do uszkodzenia nitek miedzi w środku.
To, czy końcówki tulejkowe są obowiązkowe, zależy od rodzaju prac. W Polsce, choć w prywatnych domach prawo nie zawsze o tym wspomina, każdy projekt techniczny i norma branżowa zaleca ich użycie. W wielu krajach zachodnich brak tulejek na przewodach typu linka jest uznawany za błąd w sztuce.
Postępowanie, gdy przewód nie mieści się w tulejce:
- Nigdy nie wpychaj miedzi na siłę – uszkodzisz druciki i osłabisz styk,
- Nie używaj za dużych końcówek, bo praska ich nie dociśnie,
- Przy nietypowych kablach szukaj tulejek w sklepach specjalistycznych,
- Jeśli to możliwe, używaj standardowych przewodów, do których bez problemu kupisz końcówki.
Łączenie dwóch kabli w jednej końcówce jest dopuszczalne tylko przy użyciu wersji „twin”. Próba wciśnięcia dwóch żył do pojedynczej rurki to prosty sposób na awarię – takie połączenie nie będzie trzymać się mocno i z czasem zacznie iskrzyć.
Końcówki tulejkowe to jednorazowe elementy – po zaciśnięciu metal trwale się odkształca, dlatego przy każdej zmianie połączenia należy założyć nową końcówkę. Próby odzyskiwania starych tulejek osłabiają styk i nie gwarantują bezpieczeństwa.
Stosowanie tych drobnych elementów to najprostsza droga do trwałej i bezpiecznej instalacji. Wybór markowych produktów oraz użycie dedykowanej zaciskarki to standard zapewniający spokój i niezawodność systemu na długie lata. Jeśli planujesz prace elektryczne, upewnij się, że masz w torbie zapas odpowiednich końcówek.
Najczęstsze pytania (FAQ)
1. Czym są końcówki tulejkowe i dlaczego warto je stosować?
To metalowe rurki z izolacją, które nakłada się na końce przewodów typu linka. Zapobiegają one rozwarstwianiu się drucików miedzi, eliminując ryzyko iskrzenia i zwarć. Dzięki nim instalacja jest znacznie trwalsza i odporniejsza na przegrzewanie się styków.
2. Jak dobrać rozmiar końcówki tulejkowej do przewodu?
Rozmiar musi odpowiadać przekrojowi przewodu podanemu w mm² (np. 1,5 mm² czy 2,5 mm²). Informację o grubości kabla znajdziesz na jego izolacji. Pamiętaj, by końcówka pasowała idealnie – zbyt luźna osłabi styk, a zbyt mała uszkodzi miedziane nitki.
3. Czy można założyć końcówki tulejkowe bez specjalnej zaciskarki?
Nie, użycie zwykłych kombinerek to błąd. Tylko dedykowana zaciskarka nadaje metalowej rurce odpowiedni profil, gwarantując stabilny styk. Improwizowane metody prowadzą do luzowania się przewodów i ryzyka pożaru.
4. Gdzie warto stosować końcówki tulejkowe?
W każdym miejscu, gdzie linka trafia do zacisku: w domowych rozdzielnicach, przy bezpiecznikach, stycznikach czy w instalacjach przemysłowych. Są niezbędne w fotowoltaice oraz przy podłączaniu silników, gdzie występują duże obciążenia i wibracje.
5. Jaka powinna być długość odizolowania przewodu pod końcówkę tulejkową?
Długość odizolowania przewodu powinna odpowiadać długości metalowej części tulejki, zazwyczaj od 8 do 12 mm. Przewód musi wejść do środka do samego końca, tak by plastikowy kołnierzyk tulejki oparł się na izolacji kabla.
6. Czy można używać jednej końcówki tulejkowej dla dwóch przewodów?
Tylko jeśli użyjesz specjalnych tulejek typu „twin” (podwójnych). Mają one większy kołnierz przystosowany do dwóch kabli. Wkładanie dwóch przewodów do jednej standardowej tulejki jest niebezpieczne i niezgodne z zasadami sztuki elektrycznej.
